Синтезатор Pocket Scion

Несколько лет назад исполнитель под ником Modern Biology завирусился в сети, когда сыграл на модульном синтезаторе с помощью самых обычных грибов. Но теперь TikTok- артист решил пойти еще дальше и подарить этот навык каждому желающему с помощью небольшого автономного устройства под названием Pocket Scion.

Как уточнил сам Modern Biology, в основе необычного музыкального инструмента стоит модуль Scion от шотландской компании Instruo, способный преобразовывать биологические волны от любых растений и животных в напряжение. Что, в свою очередь, может быть использовано для проигрывания разных нот.

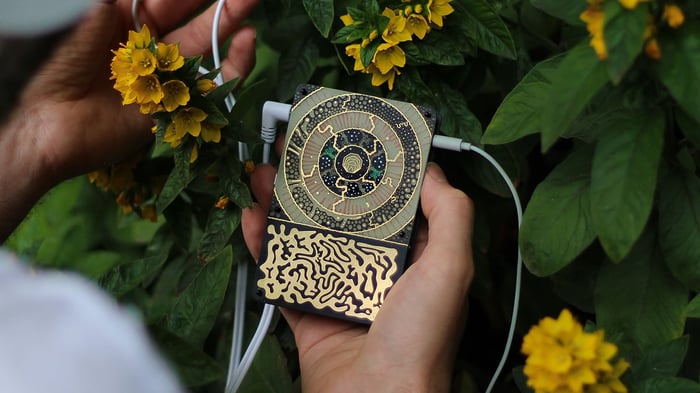

При этом пользователям не нужно какое-либо дорогостоящее оборудование — только плеер с двумя контактами, которые крепятся к коже или растению. Дальше устройство действует самостоятельно, преобразуя электрические изменения в организмах в MIDI-данные и создавая звуки при помощи четырех встроенных движков.

• 4 пользовательских инструмента - Тайный сад, Грибные волны, Древобород, Почвенные циклы
• Звук, активируемый емкостной сенсорной панелью или сенсорным зажимом
• 5-тональная полифония
• Выход TRS-MIDI (Тип А) и USB-MIDI (поддерживает назначение одно-/многоканального MIDI-голоса)
• Отправка данных OSC через настольное приложение

Тайный сад                                                                       Грибные волны



Древобород                                                                 Почвенные циклы


Кроме того, музыкальный инструмент Pocket Scion оснащен MIDI-выходом и приложениями для Windows, macOS и Linux, которые помогают создать собственные синтезаторные патчи. А также способен отправлять данные через Open Sound Control, что связывает устройство с множеством программ, вроде Pure Data и Unreal Engine.

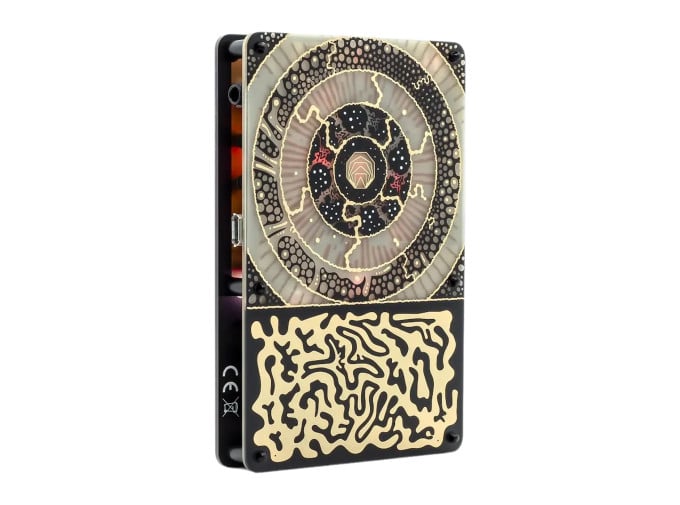

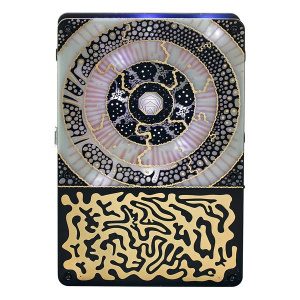

Как играть

1. Выключатель питания
2. Графический дисплей чувствительности
3. Емкостная сенсорная панель
4. Вход датчика
5. Кнопка регулировки чувствительности
6. Кнопка инструмента
7. Аудио выход
8. Кнопка громкости
9. MIDI- выход TRS
10. Порт Micro USB

Как это работает:
Pocket Scion использует датчики для контроля и отслеживания изменений сопротивления, измеряемых с помощью сенсорных входов и емкостных сенсорных панелей.

При подключении датчика к организму или прикосновении к сенсорной панели цель замыкается. Конденсатор начинает заряжаться, и когда напряжение превышает определенный порог, выходной сигнал генератора переходит в высокий уровень. Затем конденсатор разряжается и выход возврат к уровню LOW (перезапускается цикл, и выходной сигнал повторяется подобно импульсной форме.)

Это частота циклов заряда/разряда датчик-зажим устанавливается между растением и почвой.

Этот генератор может измерять изменение сопротивления с высокой точностью, анализируя частоту импульсивного сигнала. Метка времени в микросекундах для оценки изменения сопроивления с течением времени используется окно из 10 измерений. Минимум, максимум, среднее, дельта, стандартная дисперсия, стандартное отклонение рассчитывается.

Из них отношение стандартного отклонения к дельте. Порог, устанавливаемый кнопками чувствительности. При превышении этого значения запускается новое нотное издание звука.




Как стимулировать сенсор Датчик биологической обратной связи Pocket SCÍON можно стимулировать и активировать несколькими способами:
1. Коснитесь емкостной сенсорной панели.
Прикосновение к емкостной сенсорной панели замыкает цепь, которая воздействует на внутренние датчики биологической обратной связи, стимулируя их.

2. Подключите источник биологической обратной связи к входу датчика.

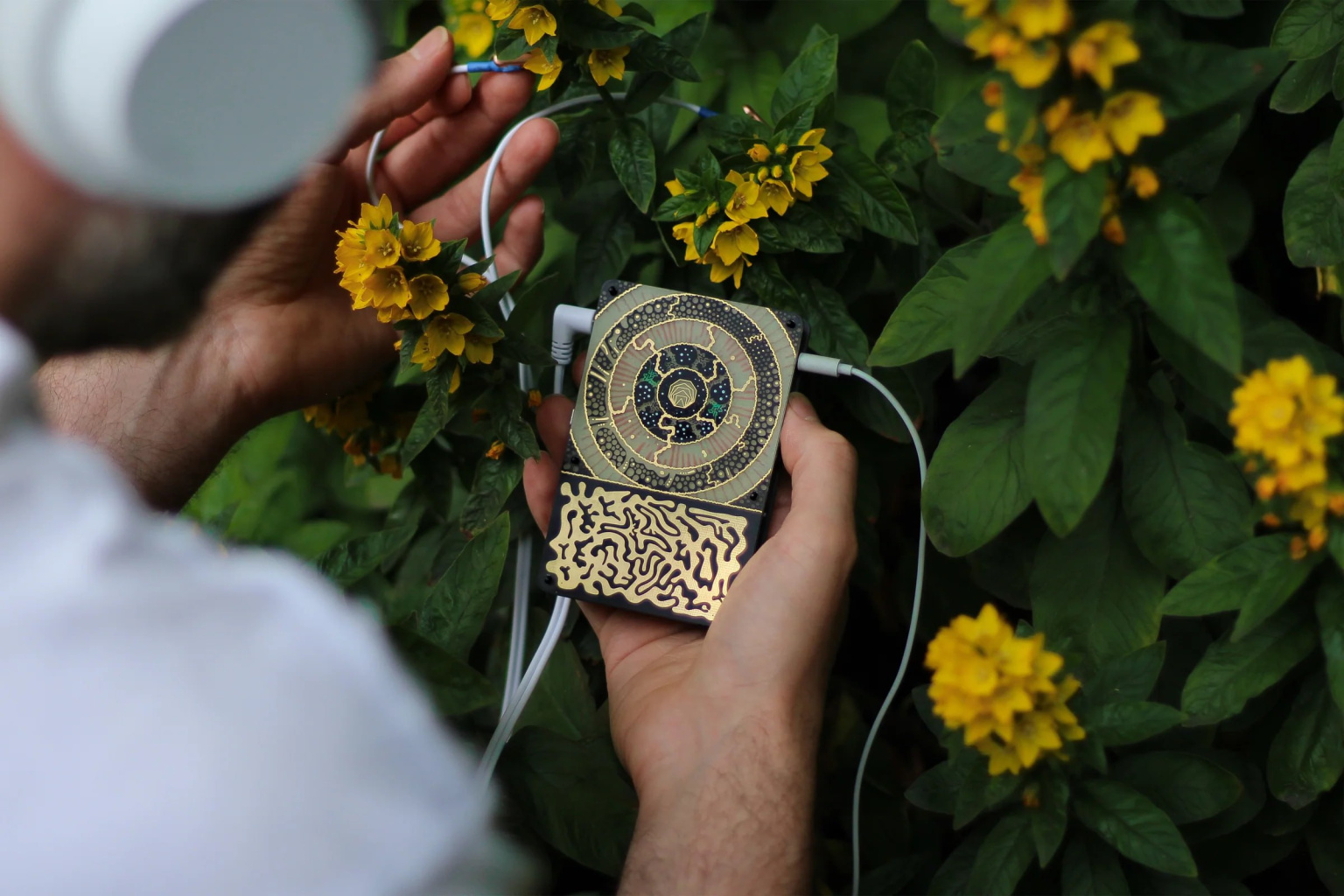

Подключение сенсорного кабеля к входу датчика, а затем подключение другого конца к источнику биологической обратной связи (растениям, грибам, коже человека и т. д.) стимулирует внутренний датчик биологической обратной связи. Эти биологические источники могут использоваться для генерации данных для игры на инструментах Pocket SCÍON или для сонификации (преобразования данных в звук) с помощью сигналов MIDI и OSC. Реакция зависит от таких факторов, как влажность, солнечный свет и площадь контакта, и варьируется в зависимости от биологического источника.

3. Стимуляция путем подачи на вход датчика звукового или управляющего сигнала напряжения.
Вы можете стимулировать внутренние датчики биологической обратной связи, подключив к входу датчика аудиосигнал или управляющее напряжение (CV). Сигналы с нарастающим фронтом особенно эффективны, но непрерывные сигналы, такие как белый шум, также будут вызывать постоянную стимуляцию.

 4. Стимуляция через ложное соединение с использованием стандартного соединительного кабеля TS 3.5 мм
Подключите соединительный кабель TS 3.5 мм к входу датчика и одновременно коснитесь кончика и гильзы неподключенного конца кабеля кончиком пальца, чтобы замкнуть цепь и стимулировать внутренний датчик биологической обратной связи.


Чувствительность
Карманного устройства SCION МОЖНО регулировать с ПОМОЩЬЮ КНОПКИ «Чувствительность голоса» на устройстве. Эта настройка определяет необходимую электрическую активность для обнаружения изменений, вызванных источником биологической обратной связи.

• Короткие нажатия на кнопку чувствительности [Голоса] регулируют чувствительность с большим шагом.
• Нажмите и удерживайте кнопку чувствительности [Голоса], чтобы отрегулировать чувствительность с небольшим шагом.
•  Изменения чувствительности визуально отображаются пятью кольцеобразными зелеными светодиодными сегментами на графике отображения чувствительности

Голос (инструмент)

Pocket SCÍON оснащен четырьмя инструментами, на которых можно играть с помощью емкостной сенсорной панели и сенсорного ввода. Выбор инструментов можно циклически переключать с помощью базовой функции кнопки [Shift] для выбора инструментов.

• Секретный сад - когда стимулируют, красный будет отображена светодиодная анимация.
• Грибковые волны - при стимуляции синий будет отображена светодиодная анимация.
• Кото Древоборода - при стимуляции зеленый будет отображена светодиодная анимация.
• Почвенные цепи - при стимуляции фиолетовый будет отображена светодиодная анимация.

Количество голосов

Пользователи могут задать количество нот (голосов), одновременно воспроизводимых на инструменте, используя дополнительную функцию кнопки [Shift] Инструмента и кнопку чувствительности [Voices].

• Вы можете настроить количество активных голосов, удерживая кнопку [Shift] инструмента и нажимая кнопки чувствительности [Voices] вверх или вниз.
• Изменения количества голосов отображаются при помощи синих светодиодных сегментов, появляющихся в пяти кольцах на дисплее.
•  Минимальное количество голосов - 1, максимальное - 5.

Объем

Громкость аудиовыхода МОЖНО отрегулировать С помощью базовой функции кнопки «Громкость».

• Изменения громкости отображаются на дисплее с помощью пяти желтых светодиодных сегментов, расположенных в кольце.
• Нажмите верхнюю кнопку громкости, чтобы увеличить громкость.
• Нажмите нижнюю кнопку регулировки громкости, чтобы уменьшить громкость.

Глобальный сдвиг высоты тона

Вы можете применить глобальный сдвиг высоты тона с шагом в полутон к нотам, проигрываемым всеми инструментами, с помощью дополнительных функций кнопок инструмента [Shift] и громкости.

• Вы можете повышать или понижать высоту звука с шагом в полутон, удерживая кнопку Shift и нажимая кнопки увеличения или уменьшения громкости.
• Высота звука может быть изменена до 12 полутонов (1 октава).
• Изменения высоты тона отображаются красными светодиодными сегментами, появляющимися в пяти кольцах на дисплее.
• Если горит только желтый светодиод, это означает 12 полутонов (самая низкая нота).
• Горящие красные и белые светодиоды указывают на + 12 полутонов (самый высокий тон).

Режим необработанного вывода

Вместо аудиовыхода для каждого инструмента Pocket SCÍON также может выводить хаотическую необработанную импульсную волну (необработанный выходной сигнал), генерируемую аналоговой схемой, используемой во внутреннем датчике биологической обратной связи.

Вы можете включить/отключить режим Raw Output, нажав и удерживая обе кнопки чувствительности [Voices] одновременно в течение 3 секунд.

При стимуляции в этом режиме отображается белая светодиодная анимация. Чем сильнее стимуляция, тем выше частота генерируемых импульсов.

Режим Raw Output идеально подходит для использования в качестве синтезатора жесткого шума.







MIDI-выход

Pocket SCÍON может одновременно отправлять до пяти MIDI-нот с чувствительными к скорости нажатия
и назначаемыми CC (Control Changes) через выход TRS-MIDI или порт USB.

Режим многоканального MIDI позволяет отправлять MIDI-сообщения по пяти отдельным MIDI-каналам, обеспечивая раздельную маршрутизацию на несколько
MIDI-дорожек в вашей DAW или на внешние аппаратные устройства.




MIDI-режим

Pocket SCÍON имеет два режима MIDI:

Вы можете переключаться между режимами MIDI, удерживая обе кнопки громкости одновременно в течение 3 секунд.

• Одноканальный режим MIDI. При активации на короткое время загорается зелёный светодиод. В этом режиме Pocket SCÍON отправляет до 5 нот, номер ноты, скорость нажатия и MIDI-команду на один MIDI-трек (или внешнее устройство).
• Многоканальный режим MIDI. При включении на короткое время загорается красный светодиод. В этом режиме Pocket SCÍON отправляет до пяти отдельных сигналов Note On, Gate, Velocity и СС на пять MIDI-треков или внешние устройства.

Подробные настройки MIDI-сообщений можно выполнить через приложение Pocket SCiON.

• Обратите внимание, что MIDI-данные не передаются в режиме Raw Output!
•  Использование Pocket SCÍON в сочетании с MIDI-эффектами в вашей DAW еще больше расширит его возможности выразительности!

Карманное приложение Scion
При подключении Pocket SCÍON к компьютеру через USB вы можете запустить специальное
приложение для рабочего стола, которое позволяет настраивать инструмент, тембр и поведение MIDI, а также отправлять сообщения Open Sound Control (OSC).



Доступны следующие настройки:

 Настройка инструмента

• Шкала - Кнопка Scale позволяет включать или отключать хроматические ноты, применяя квантизацию (коррекцию гаммы) к выбранному инструменту и соответствующим ему MIDI-нотам.
• Храповик - Включение функции Ratcheting заставляет выбранный инструмент и соответствующие ему MIDI-ноты повторяться (повторяться) в случайных долях длительности ноты.

Настройки голоса:

• Диапазон октав: Устанавливает диапазон воспроизводимых октав для выбранного голоса.
• Смещение октавы: К выбранному голосу можно применить смещение примерно до 2 октав.
• MIDI-канал: Устанавливает номер MIDI-канала, который будет назначен выбранному голосу.
• MIDI CC (MIDI CC): Устанавливает номер адреса сообщения MIDI CC, которое будет отправлять выбранный голос.
• ОДИНОЧНЫЙ канал (одноканальный режим): При включении сообщения о включении ноты, номере ноты, скорости нажатия и MIDI СС отправляются по одному MIDI-каналу (по умолчанию - канал 1).
• MULTI Channel (многоканальный режим): При включении сообщения о включении ноты, номере ноты, скорости нажатия и MIDI СС отправляются по нескольким MIDI-каналам (по умолчанию каналы 1 -5).

Открытое управление звуком (OSC)

Помимо аудио-и MIDI-выходов, Pocket SCÍON также может отправлять OSC-сообщения (Open Sound Control) при использовании совместно с настольным
приложением. Выход OSC отправляется через выбранный порт OSC в зависимости от стимуляции внутреннего датчика биологической обратной связи.

 Эта функция позволяет использовать Pocket SCÍON в качестве портативного инструмента для сонификации и визуализации данных, а также интегрировать его с таким программным обеспечением, как Max/ MSP, Pure Data, Touch Designer n Unreal Engine.

 При подключении к настольному приложению следующие шесть значений (единица измерения: мс)
отправляются как сообщения OSC:

•  /мин: минимальное время между событиями стимуляции
• / тах: максимальное время между событиями стимуляции
• /mean: среднее время между стимульными событиями
• / delta: Разница между минимумом и максимумом (диапазон изменения)
• /дисперсия: среднее отклонение от среднего (дисперсия)
• / отклонение: стандартное отклонение (квадратный корень из дисперсии)

Эту информацию можно использовать для визуализации и выражения биологических реакций в реальном времени.


 Автосохранение

Pocket SCÍON автоматически сохраняет последние настройки, чтобы они не терялись даже при выключении и включении питания. При изменении любого параметра запускается 5-секундный таймер, и если в течение 5 секунд не будет внесено никаких изменений, выполняется процесс сохранения.

 При подключении к настольному приложению состояние сохранения отображается логотипом Pocket SCÍON:

• Ожидание сохранения → Логотип будет отображаться серым цветом (в правом верхнем углу экрана)
• Сохранить завершено → Логотип станет золотым

Эта функция позволяет пользователям быть уверенными в том, что их настройки будут сохранены, без необходимости сохранять их вручную.


Сброс к заводским настройкам

Нажмите и удерживайте все пять кнопок одновременно в течение 5 секунд.
Содержимое, инициализированное сбросом:

• Очистите все уже примененные сдвиги высоты тона.
• Сбросить количество активных голосов до 5
• Сбросить чувствительность до средней точки
• Сбросить громкость до среднего значения
• Возврат к MIDI-каналу 1, одноканальный режим MIDI, номера СС 1-5
• Отключить режим необработанного вывода

Характеристика:

• Габариты - 105 х 70 х 15 мм
• Вес - 56, 6 г
