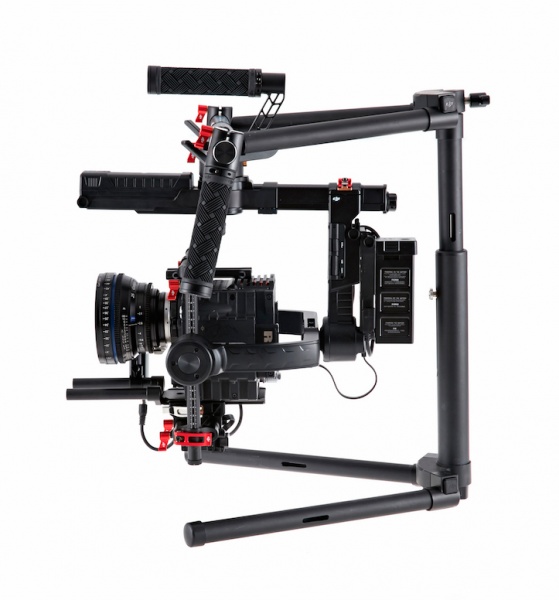

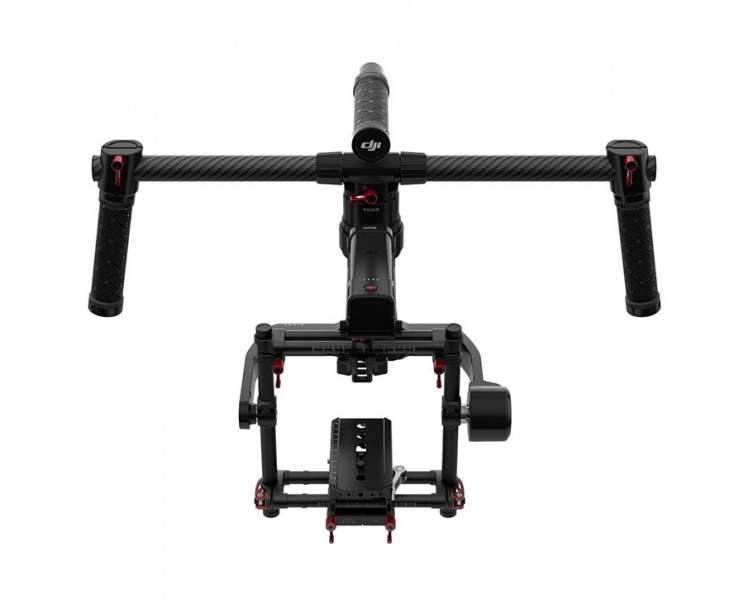

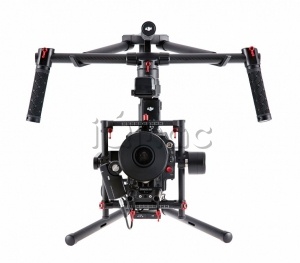

Подвес 3-осевой DJI Ronin-MX

Особенности:

• Универсальный подвес с возможностью связи с бортовым полетным контроллером;
• Возможность использования и в воздухе с DJI Matrice 600, и на земле;
• Поддержка аксессуаров для дистанционной регулировки фокуса и диафрагмы;
• Дистанционное управление и передача видео;
• Ручные режимы работы: подвеса, вертикальный и портфель;
• Возможность установки на краны;
• Панорамирование на 360 градусов и наклон в диапазоне от +45 до -135 градусов;
• Возможность передачи онлайн видео при помощи дополнительного оборудования;
• Максимальная нагрузка 4.5 кг;
• Поддержка кинокамер Black Magic, Canon, Panasonic, RED, Sony и Nikon.

Ронин MX сконструирован для ряда передовых фотокамер, использующихся во всем мире и полностью соответствует требованиям современной кинематографии: быстрое переключение конфигураций, плавность движения, быстрая балансировка и бесшумные моторы.
Для того, чтобы начать снимать профессионально, готовое видео в течение пяти минут, достаточно подключить видеокамеру к DJI, сбалансировать его и нажать кнопку. Модернизированная Автоматическая настройка стабильности завершит настройку и балансировку без дополнительных инструментов.

Мощность и точность

Благодаря мощным моторам и способности выдерживать высокие перегрузки, Ronin-MX cохраняет стабильность и с легкостью удерживает свое положение при установке на движущийся объект, самолет или автомобиль.
Бесколлекторные моторы настолько точны, что удерживают и поворачивают подвес в пределах ±0.02°.
При установке на полетную платформу М600, MX взаимодействует непосредственно с контроллером гексакоптера, связанным с модулем GPS, который стабилизирует его положение, обеспечивая плавность съемки.

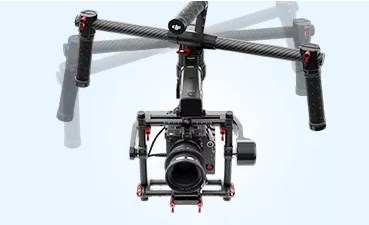

Свобода движения

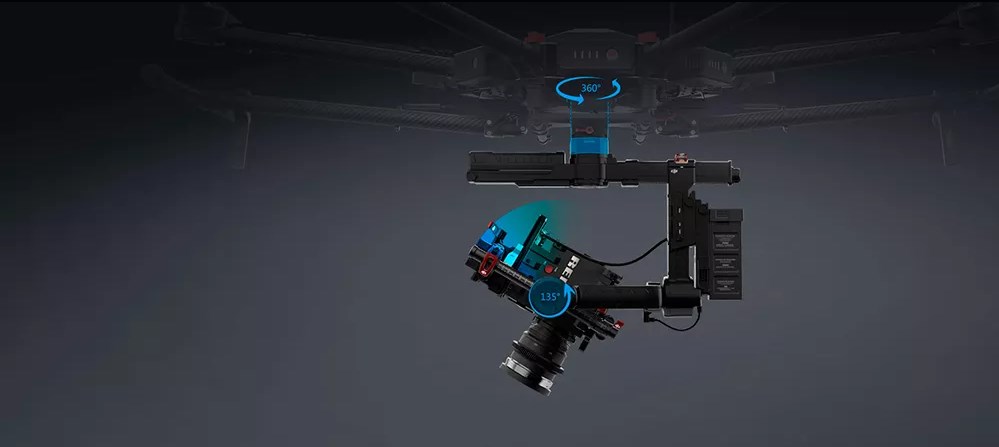

Скользящее контактное кольцо позволяет непрерывно вращаться на всем диапазоне 360°, а ход по оси наклона простирается от 90° вертикально вниз и далее вверх на 135°.

Беспроводное управление и передача сигнала

Ронин-MX совместим с Lightbridge 2, что гарантирует дальнюю передачу HD-видео с воздуха на землю на удалении до 5 км. В комбинации с системой фокусировки DJI Focus и модулями расширения Focus Expansion Module, добавляется возможность удаленной фокусировки и изменения диафрагмы, простым поворотом запястья. Дополнительная установка Дистанционного модуля запуска/остановки дает возможность управлять видеосъемкой с нескольких бортовых камер. На земле, SRW-60G позволяет режиссерам видеть изображение с камеры, без использования каких-либо кабелей, так как видеокамера посылает поток непосредственно к Lightbridge 2, а та транслирует его дальше к пилоту и оператору.

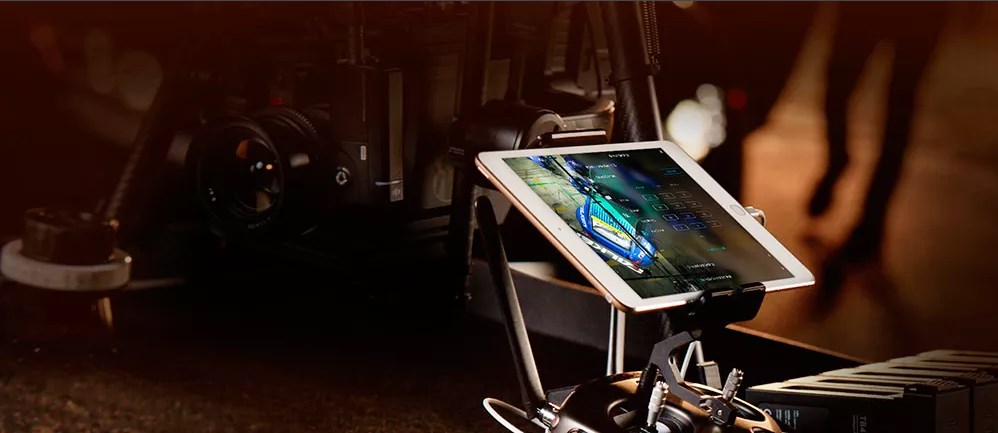

DJI Assistant

Используя приложения DJI Assistant для iOS и Android, возможно полностью настроить Ронин-MX под себя при работе в различных режимах.
При подключении к Lightbridge 2, DJI Assistant позволяет управлять гексакоптером М600 в полете, в различных Интеллектуальных Режимах полета, режимах дистанционного управления, перемещая подвес и просматривая видео в HD формате с камеры.

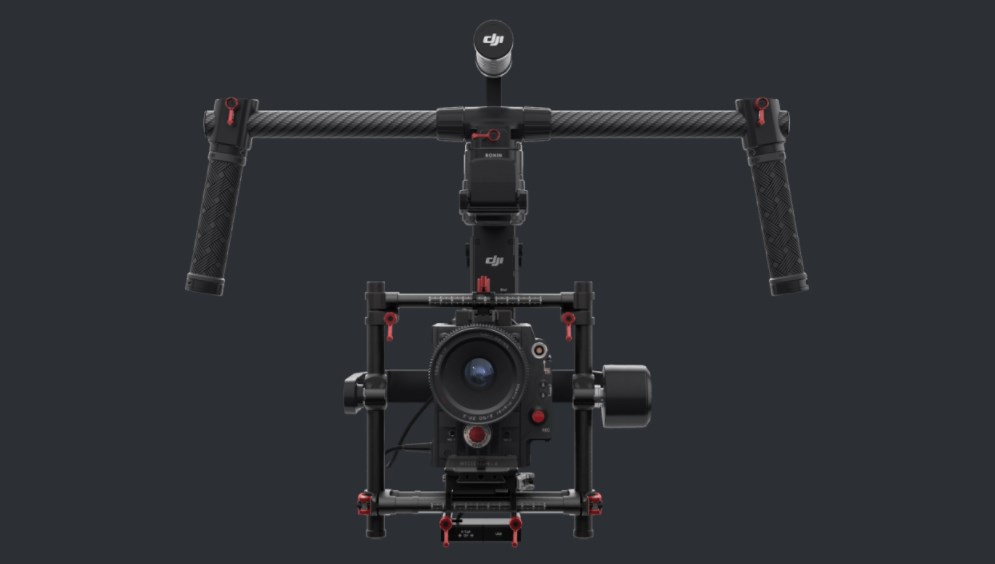

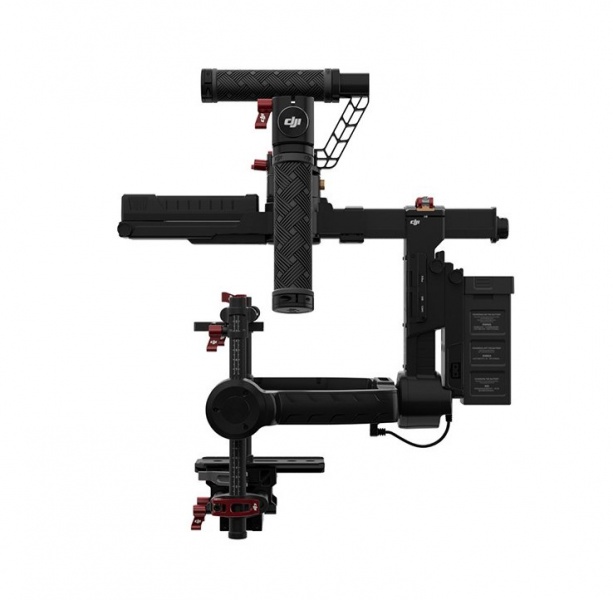

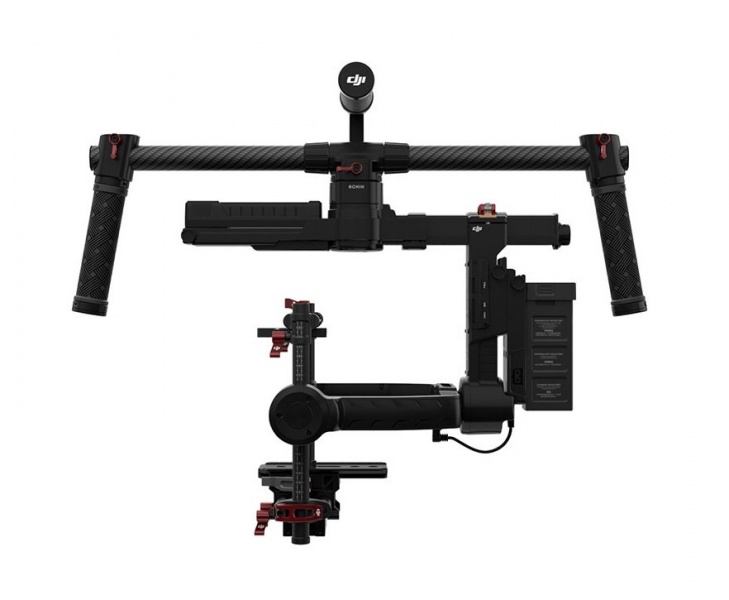

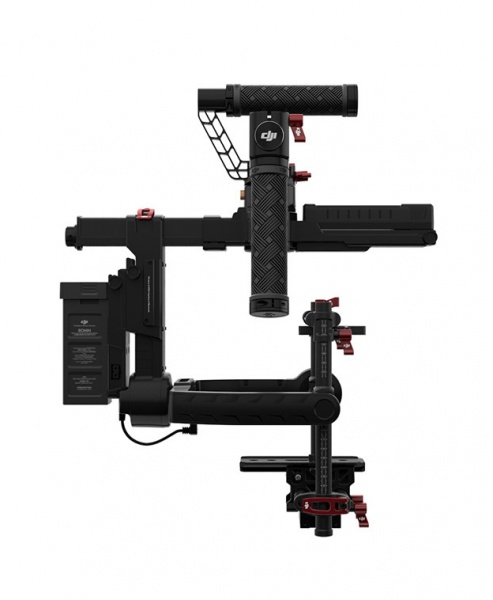

Конструкция DJI Ronin-MX

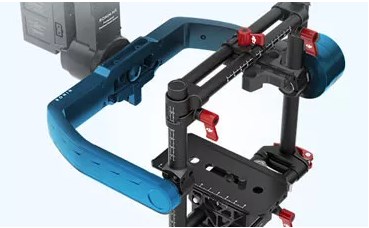

Усовершенствованный баланс

В переработанном конструктиве, батарея сдвинута от задней части в направлении к передней, это сместило вес камеры к центру и свело к минимуму нестабильность при движении прямо вперед. Плюс это значительно увеличило маневренность и способность MX справляться с быстрыми движениями при высоких нагрузках.

Корпус из магниевого сплава

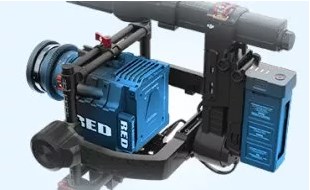

Будучи сконструированным из легкого магниевого сплава, весит всего 2.77 кг. Эта особенность позволяет устанавливать его на Мatrice 600, и оборудовать такими тяжелыми видеокамерами, как RED EPIC при минимальном влиянии на управляемость мультикоптера.

Мощность

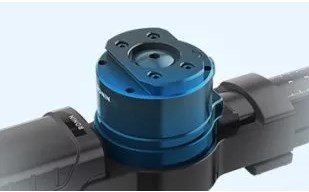

Более мощные моторы и регуляторы

Новые регуляторы оборотов и электродвигатели увеличивают мощность, по сравнению с Ронин-М, на 50%. Дополнительная мощность и лучшее удержание позволяют лучше выдерживать сопротивление ветра при креплении на движущихся объектах и увеличивают скорость отклика.

Внешняя батарея камеры

Будучи сконструированным из легкого магниевого сплава, весит всего 2.77 кг. Эта особенность позволяет устанавливать его на Мatrice 600, и оборудовать такими тяжелыми видеокамерами, как RED EPIC при минимальном влиянии на управляемость мультикоптера.

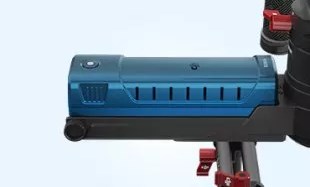

Интеллектуальные батареи

Умные аккумуляторы отличаются компактностью, малым весом и обеспечивают время работы до 3 часов. Комплект из нескольких аккумуляторов доводит день съемок до полного.
Аккумуляторы защищены от перезаряда и переразряда, а отдельные ячейки балансируются при заряде. Оставшаяся емкость отображается на светодиодах аккумуляторов и в приложении DJI Go.

Управление

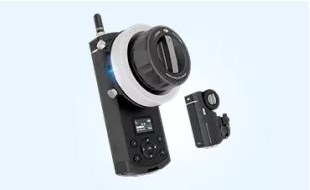

Дистанционное управление фокусом

Совместим с Lightbridge 2, что гарантирует дальнюю передачу HD-видео с воздуха на землю на удалении до 5 км. В комбинации с системой фокусировки DJI Focus и модулями расширения Focus Expansion Module, добавляется возможность удаленной фокусировки и изменения диафрагмы, простым поворотом запястья.

Самостоятельное

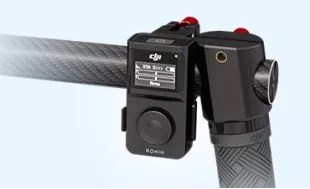

Будучи простым в настройке, при помощи беспроводного контроллера DJI Ronin, управление становится настолько простым и интуитивным, что позволяет осуществлять съемку одним оператором.

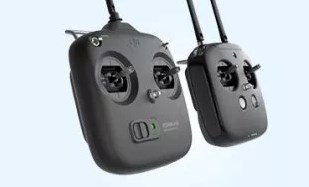

Двумя операторами

Пульт дистанционного управления на 2.4 ГГц, идущий в комплекте с МХ, позволяет подключить к видеосъемке 2-го оператора для дистанционного управления панорамированием, наклоном, креном и другими функциями.

Дополнительно

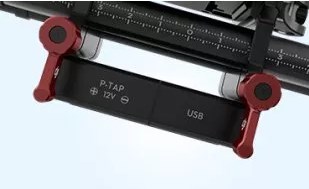

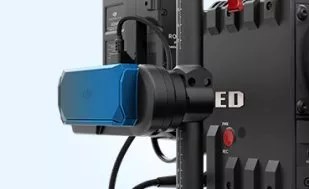

Распределение питания

Некоторые видеокамеры, например, как RED требуют внешнего аккумулятора для своего питания. Поэтому для установки дополнительного аккумулятора предусмотрена отдельная пластина в специально предназначенном для этого месте, обеспечивающем простое беспроводное подключение для второй батареи. Это добавляет два дополнительных 12V P-tap порта для питания видеокамер и аксессуаров.

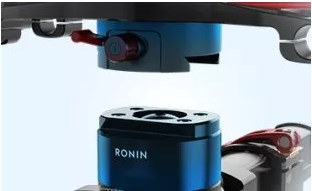

Универсальное крепление

Будучи простым в настройке, при помощи беспроводного контроллера DJI Ronin, управление становится настолько простым и интуитивным, что позволяет осуществлять съемку одним оператором.

Беспроводная передача

Дополнительная установка Дистанционного модуля запуска/остановки дает возможность управлять видеосъемкой с нескольких бортовых камер. На земле, SRW-60G позволяет режиссерам видеть изображение с камеры, без использования каких-либо кабелей, так как видеокамера посылает поток непосредственно к Lightbridge 2, а та транслирует его дальше к пилоту и оператору.

Характеристики

ОСНОВНЫЕ ДАННЫЕ

Рабочие режимы	нижнее расположение, верхнее расположение, расположение типа "портфель", воздушный режим, режим на стреле крана или проводной камеры
Автономный инерциальный измерительный блок (IMU)	встроенный
Специализированные двигатели	приводные двигатели подвеса DJI с энкодерами
Модуль	Bluetooth
Разъем	USB
Частота приемника	2.4 ГГц
Датчик	температуры
Процессор DSP по передовой технологии DJI	32-битный
Поддержка шины	D-Bus / приемника PPM

ПЕРИФЕРИЙНЫЕ УСТРОЙСТВА

Размеры площадки для камеры	макс. глубина (измеряемая от центра тяжести, на креплении камеры): 120 мм, макс. высота (измеряемая от верхней части крепления камеры): 195 мм, макс. ширина: 160 мм
Разъемы питания для вспомогательного оборудования	два регулируемых входа P-tap на 12 В каждый, один разъем USB на 500 мВт, один разъем для модем DJI Lightbridge
Питание блока управления подвесом (GCU)	аккумуляторная батарея Ronin, 4S
Соединения	для пульта дистанционного управления на частоте 2.4 ГГц, модуля Bluetooth 4.0, разъем USB 2.0
Требования к ОС ПК для установки программы Assistant	windows XP SP3 или выше (32 или 64-битная)；Mac OS X 10.9 и выше
Требования к ОС мобильного устройства для установки программы Assistant	iOS 7.1 и выше, Android 4.3 и выше

ЭЛЕКТРО-МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочий ток	статический ток: 300 мА (при напряжении 16 В) динамический ток: 600 мА (при напряжении 16 В) ток заторможенного двигателя: макс. 10 А (при напряжении 16 В)
Рабочая температура	-15 ~ 50 °C
Вес	2.77 кг (6.11 фунтов) при полной нагрузке с верхней ручкой, с подавителем вибраций: 4.74 фунтов (2.15 кг)
Размеры подвеса (ШxГxВ)	560 x 370 x 440 мм (с держателем), 280 x 370 x 340 мм (без держателя)

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Максимальная нагрузка (справочное значение)	4.5 кг (10 фунтов)
Точность регулировки угла	+/-0.02°
Макс. контролируемая скорость поворота	поворот: 200 °/сек, наклон: 100 °/сек, крен: 30 °/сек
Диапазон управления поворотом	поворот: 360°, наклон: +45° до -135°, крен: +/-25°
Механический диапазон конечных точек	поворот: 360°, наклон: +270° до -150°, крен: +/-110°
